机台名称

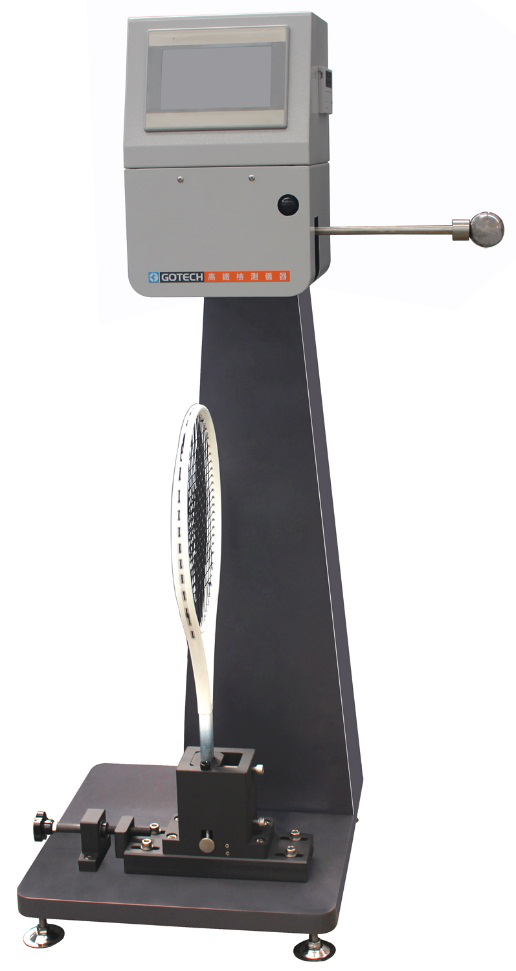

网球拍反弹角度试验机

机台型号

GT-7160-A2

     机台说明

此仪器用于网球拍反弹角度的测定。


     机台原理

     本机主要通过电磁铁释放功能使圆球形摆锤从水平位置自然落下,球面冲击于拍弦面中央,记录圆形磁栅尺感测摆锤反弹时与垂直线的夹角角度,即球拍反弹角度


     依据标准

此仪器设计依据QB/T 2769-2006/6.6之标准要求制作。


     仪器规格


       ◆
控制方式PLC+HIM

固定球拍柄100 mm ~120 mm

冲头直径Φ50 mm

摆臂400 mm

铁球水平称重 640g

体积(W×D×H)50×50×140 cm

电源1∮ AC220V  50HZ (依国别或指定)
