机台名称

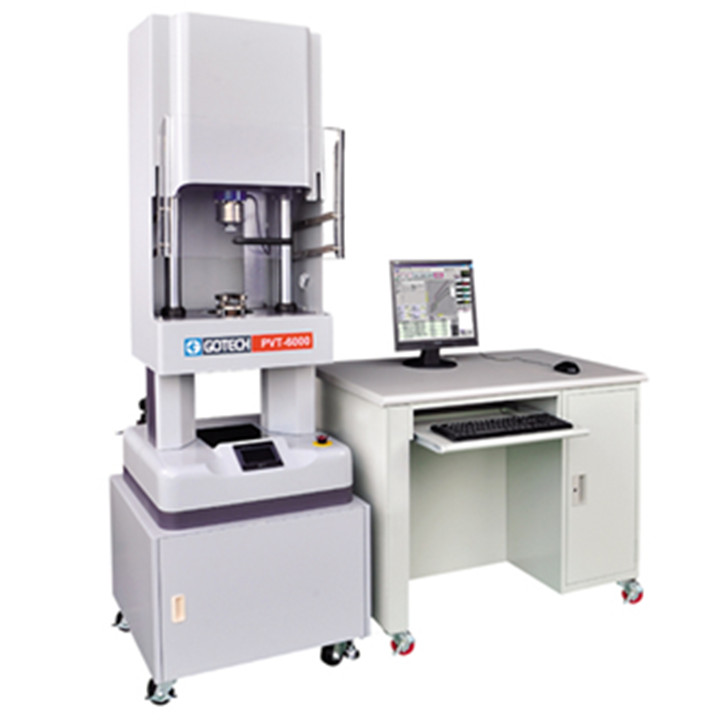

聚合物PVT测试仪

机台型号

PVT-6000

     机台说明

PVT为分析聚合物在压力、体积、温度下的变化,利用固定的腔膜加温构造,让聚合物的体积固定,透过多段不同压力、温度下的体积密度变化,求出注射模朔型生产过程的工艺参数,使其加工中所产生的翘曲、收缩、气泡、缝合线的缺陷减少,进而减少报废率增加生产率,获得高质量的产品效能。
将固定量的聚合物依所设定的温度加温或降温,并可选择使用速率式温度控制,更采用仿真量的气流冷却增加温度控制的精准性,利用伺服马达控制加压柱塞依所设定的压力保持恒压,再使用高精度光学尺感知聚合物温度变化时膨胀或收缩时的体积变化,得出密度、比容等数据,借此分析相关数据。


     产品规范

ISO 17744

     技术参数

◆
试验容量:2500 bar
◆ 测试模式:等压、等温
◆ 温度控制:范围 常温+10°C ~ 300°C (400°C optional)
◆ 精确度:±0.3°C
◆ 分辨率:0.1°C
◆ 控制器:PID
◆ 料管直径:7.8 mm ±0.005 mm
◆ 上下柱塞直径:7.76 mm
◆ 料管测试长度:10 ~ 23 mm
◆ 冷却方式:高精度流量阀控制气流冷却
◆ 压力控制:精确度 ±2%
◆ 控制器:PID力量感应
◆ 方式:荷重元
◆ 分辨率:1 /30000
◆ 荷重精确度:0.25%
◆ 位移感应:方式 高精度光学尺
◆ 分辨率:5 μm
◆ 配件:清洁棒1支、导料棒1支、清洁铜刷1支、放料漏斗1个、铁氟龙垫片100片
◆ 尺寸 (W x D x H):60 x 66 x 168 cm
◆ 重量:220 kg (不含底座)
◆ 电源:1 § 220V 50/60Hz 10A

   6000聚合物性能测试仪-与模流软件的无缝对接

合物的PVT参数,即聚合物的压力(P)、体积(V)、温度(T)之间的相互关系,作为聚合物的基本性质,在聚合物的生产、加工及应用等方面有着十分重要的作用 。

由聚合物PVT关系曲线图可得到温度、压力对于聚合物比容积的影响,并直观了解聚合物密度、比容积、可压缩性、体积膨胀系数、状态方程等方面的信息。通过对聚合物PVT关系的研究,可得到注射模塑过程中与压力、密度、温度等相关的现象,分析制品加工中翘曲、收缩、气泡、瑕疵点等缺陷的产生原因,更快捷地制定最佳工艺参数,从而获得高质量的制品。因此,需要获得更准确和实际的PVT数据以进行更准确的预测、评估、优化和计算

   Moldex3D简介

Moldex3D为全球塑料射出成型产业中的CAE模流软件领导品牌,以先进的真实三维模拟分析技术,帮助全球各产业使用者,模拟各种复杂制程,解决各种塑料产品设计与制造问题,缩短产品上市时程,最大化产品利润。与专业 CAD 软件整合的前处理引擎 eDesignSYNC,可协助用户在 CAD 操作环境内使用 Moldex3D 模流分析「同步仿真」产品设计变更,以利更有效地解决设计及制造上所面临的难题。透过熟悉易操作的 CAD 用户接口,用户能够更容易运用 Moldex3D 完整射出成型模拟能力,验证及优化产品设计与模具设计。
