机台名称

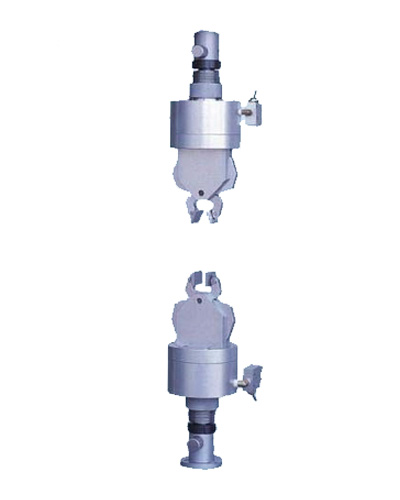

气动式万能钳夹具

机台型号

FA-1AIR


     夹具用途


    此夹具为气动式万能钳夹具
,用于、橡胶、塑料、皮革等拉伸测试,方法是将试样安装于夹具上, 利用拉力试验机使夹具向两边分离拉伸试样,以此确定试样的伸长量、最大负荷量等.


     夹具原理

气动夹具主要工作原理有气路与电路两部分
:

   气路是气源经气水分离器、减压阀、压力调节器、安全阀,通过二位三通电磁阀而进入气缸,通过变换电磁阀的开口方向来控制夹具的夹紧和松开;电路是控制二位元三通电磁阀的,通电,二位三通电磁阀上气流通过,断电二位三通电磁阀不让气流通过


     依据标准


   此夹具设计依
GB/T 1457-2005标准要求制作.

     改良对比

产品型号重复:修改原FA-1A【气动式万能钳夹具】型号为:FA-1AIR ;

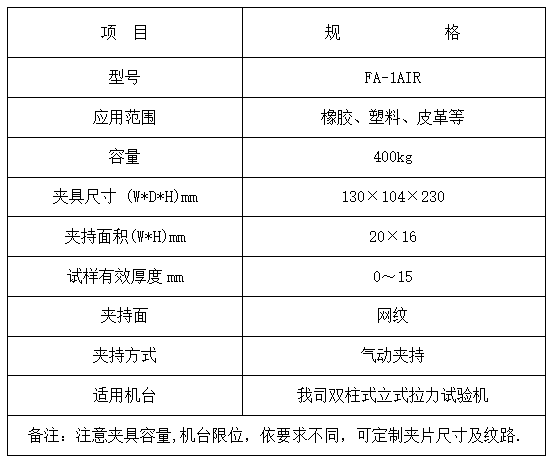

     仪器规格                                                                仪器规格
