机台名称

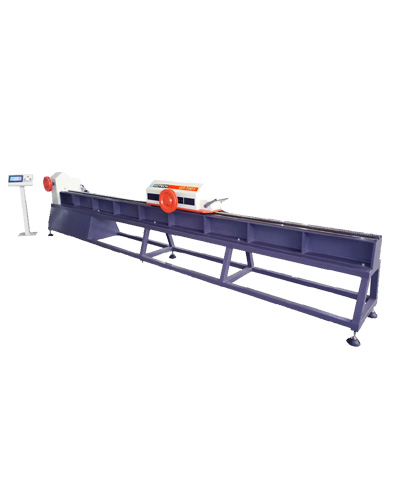

V带测长机

机台型号

GT-7001-GBT

  机台原理
   本机适用于测量V带的长度和中心距变化量。V带在一恒定张力下(通过力量传感器和伺服电机驱动系统代替了挂砝码的方式),皮带转动一周,两带轮最大中心距+两带轮最小中心距+带轮周长=V带周长,两带轮最大中心距-两带轮最小中心距=中心距变化量。

   产品规范
GB/T 11544-1997、GB/T 13352-2008、GB/T 16588-2009、GB/T 12732-2008、GB/T 12734-2003

  产品参数

 控制方式:PLC+HMI
 力量感应方式:LOAD CELL力量感测器
 容量:2000N
 力量精度:±1.0%F.S
 测试速度:0.1-500 mm/min
 带轮类型带:测试普通V带:Z、A、B、C、D型;测试窄V带:SPZ、SPA、   SPB、SPC型;测试各型号汽车V带:AV10、AV13、AV15、AV17、AV22型;   测试工业多楔带:PH、PJ、PK、PL、PM型
 机台尺寸(约):4750mm ×600mm ×1000mm(W*H*D)
 控制箱尺寸(约):350mm ×270mm ×970mm(W*H*D)
 电源:1∮ AC220V 50Hz (依国别或指定)
